双由令塑胶球阀特色
■公称压力：1.0Mpa
■接口规格可有螺纹、插粘或法兰可选
■指示标采用环形箭头标，精确指示阀门开关状态
■阀体为塑胶材料，耐腐蚀强
■体积小巧、适合小型设备
使用场合
■可用于酸、碱等腐蚀性介质
■环保、给排水、水处理工程
■暖通、洗浴行业
■尤其适合ClO2、O3系统使用
认证：ISO9001

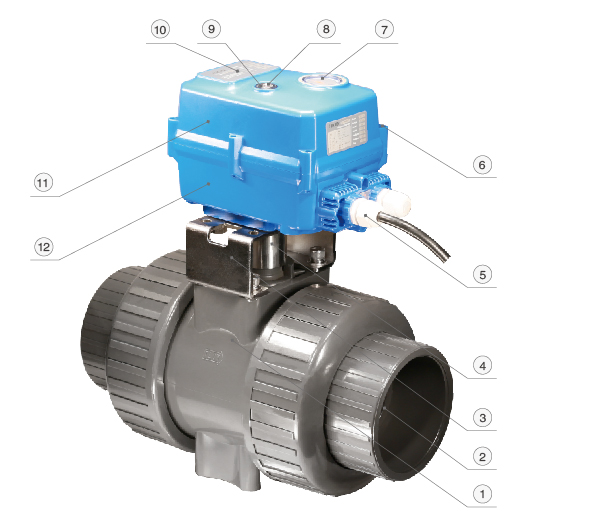

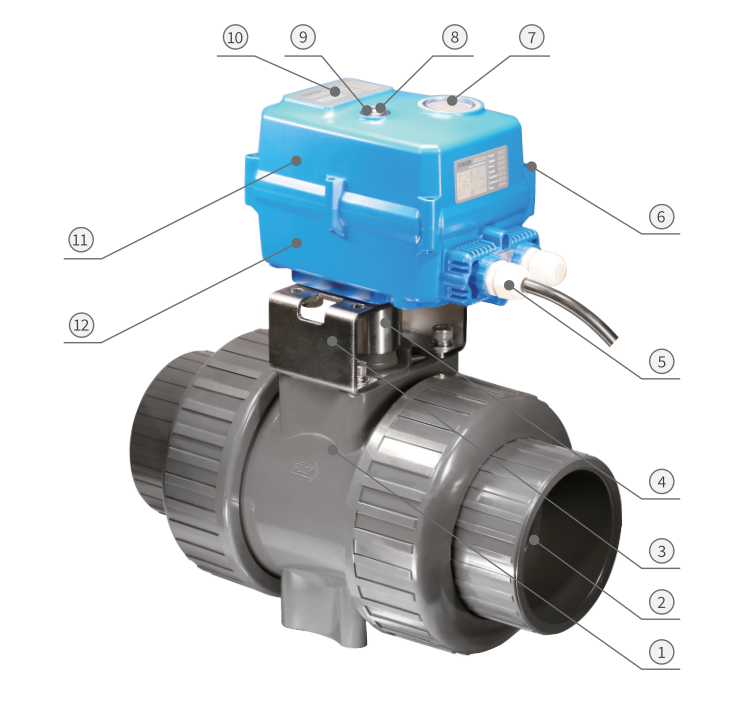

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
UPVC |
1 |
|
2 |
阀球 |
UPVC |
1 |
|
3 |
连接架 |
304 |
1 |
|
4 |
联轴节 |
304 |
1 |
|
5 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
6 |
螺钉 |
304 |
6 |
|
7 |
指示窗 |
透明AS |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
手动轴油封 |
NBR丁腈 |
1 |
|
10 |
标签 |
PC |
1 |
|
11 |
上盖 |
耐热ABS / 压铸铝 |
1 |
|
12 |
下盖 |
耐热ABS / 压铸铝 |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

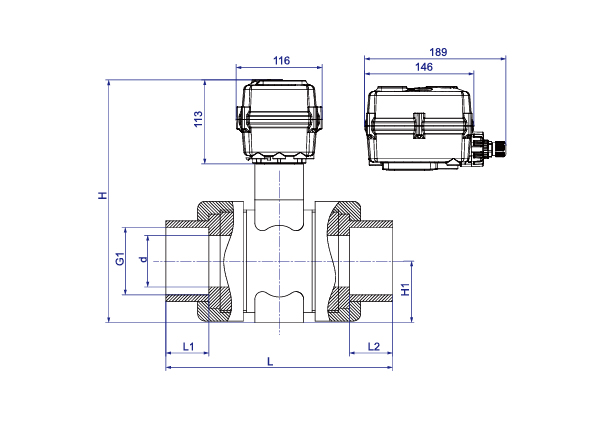

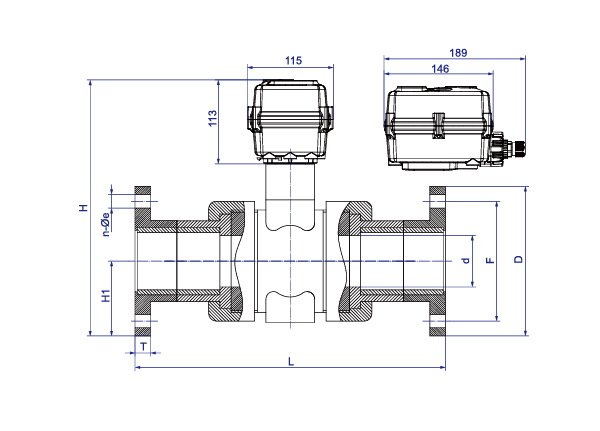

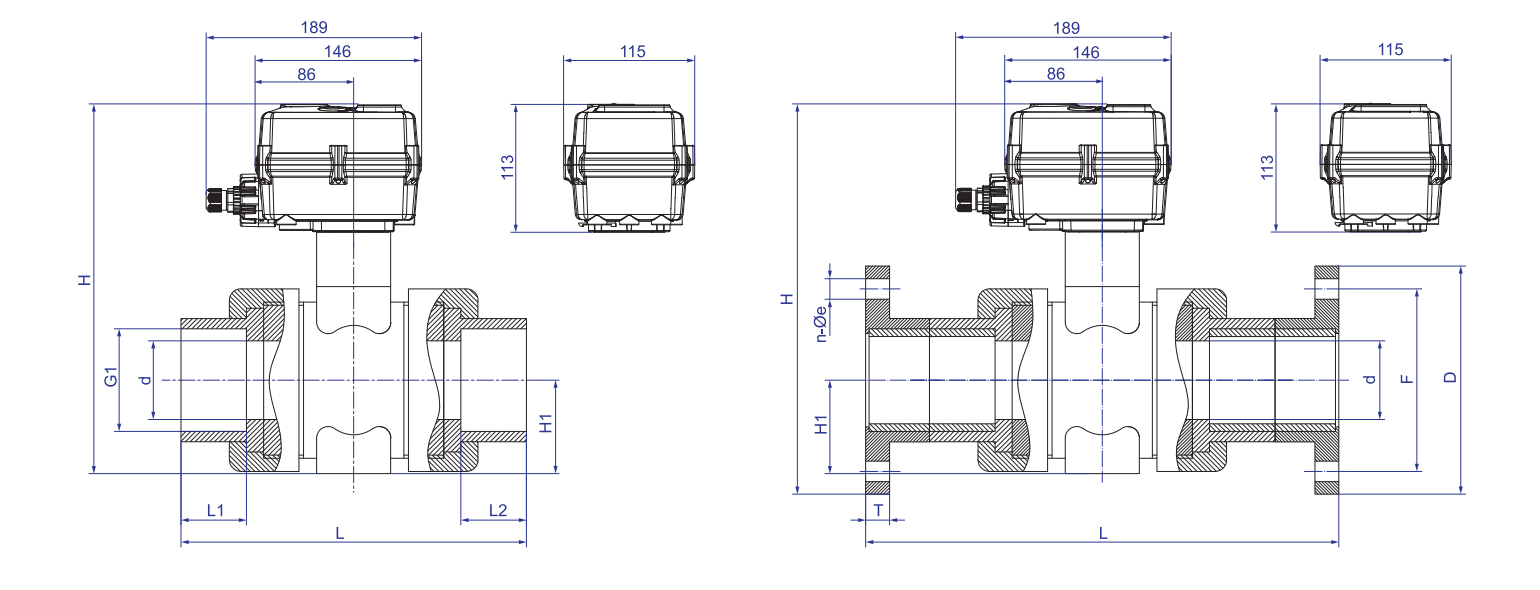

| 外形尺寸图【DN100,插粘】 | 外形尺寸图【DN100,法兰】 |
主要尺寸(单位：mm)
|
口径 |
d |
L1=L2 |
G1 |
L |
D |
F |
n-Φe |
T |
H1 |
H |
W(Kg) |
||||||
|
插粘 |
插粘 |
插粘 |
法兰 |
法兰 |
法兰 |
法兰 |
法兰 |
插粘 |
法兰 |
插粘 |
法兰 |
插粘 |
法兰 |
||||
|
GB |
ANSI |
GB |
ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
GB/ANSI |
||||
|
DN100 |
99.00 |
61.00 |
61.00 |
110.40 |
114.76 |
330.00 |
465.00 |
219.50 |
180.00 |
8-18 |
21.00 |
114.00 |
114.00 |
402.00 |
402.00 |
12.00 |
15.00 |
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
1万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
