意式法兰球阀特色
■寿命高达2万次 ※
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择告诉5S
■意式超薄，安装方便
※此数值为实验室环境测试所得，具体根据使用情况有差异。
使用场合
■环保、给排水、水处理工程
■暖通、洗浴行业

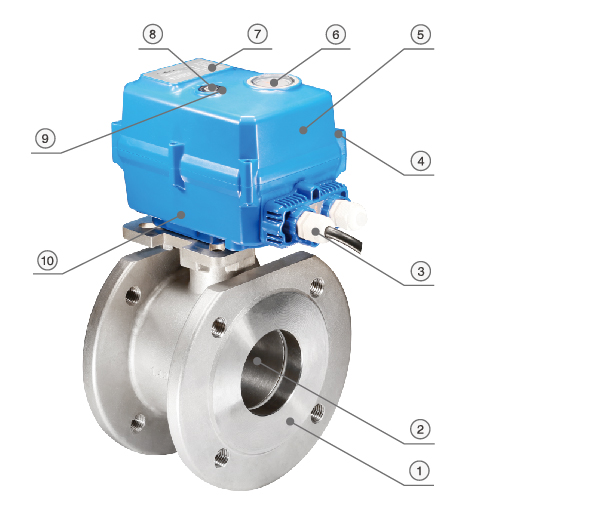

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304/316 |
1 |
|
2 |
阀球 |
304/316 |
1 |
|
3 |
防水电缆接头 |
尼龙 / 黄铜镀镍 |
1 |
|
4 |
螺钉 |
304 |
6 |
|
5 |
上盖 |
PC合金/压铸铝 |
1 |
|
6 |
指示窗 |
透明PC |
1 |
|
7 |
标签 |
PC |
1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
手动轴油封 |
NBR丁腈 |
1 |
|
10 |
下盖 |
PC合金/压铸铝※ |
1 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |

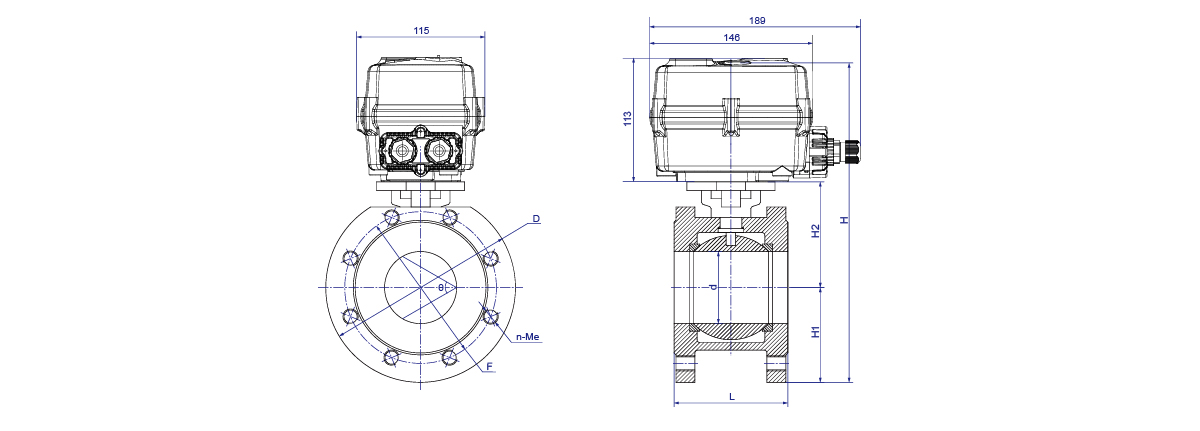

| 外形尺寸图【DN80】 |
主要尺寸(单位：mm)
|
口径 |
d |
L |
H1 |
H2 |
H |
D |
F |
n-Me |
W(Kg) |
|
DN80 |
76 |
120 |
100.0 |
111.5 |
324.5 |
200 |
160 |
8-M16 |
14.3 |
※ 高温型总高度H：将增加高温支架的高度，其高度订货时确定。
|
阀球转动角度 |
90° |
|
使用寿命 |
2万次（此数值为实验室环境测试所得，具体根据使用情况有差异） |
|
防护等级 |
IP67,防潮型可选 |
|
手动功能 |
标配（手动装置必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
5-95%RH 相对湿度，无结露（不同使用环境可分级定制） |
|
|
介质温度 |
0-100℃ |
※在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
