卧式三通球阀特色
■公称压力：1.0MPa
■接口规格有NPT或国标可选
■指示标采用凸式“T”“L”型标，精确指示阀门开关状态
■有多种流通形式可选
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证：ISO9001

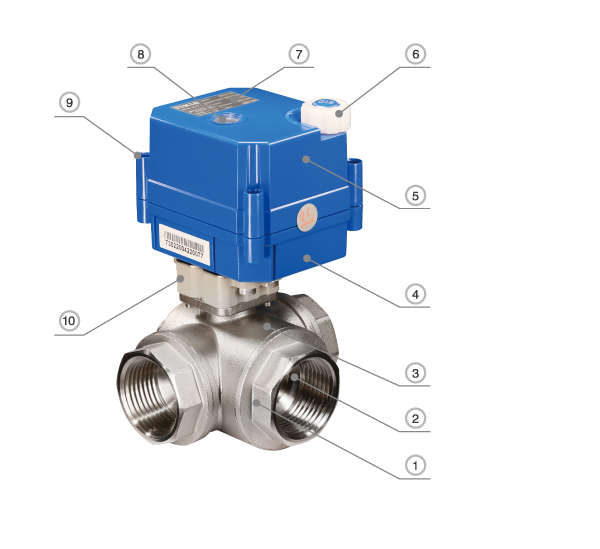

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀盖 |
黄铜镀镍 / 304 / 316L |
1 |
|
2 |
阀球 |
304 / 316L / 特殊耐磨球 |
1 |
|
3 |
阀体 |
黄铜镀镍 / 304 / 316L |
1 |
|
4 |
下盖 |
PC合金 |
1 |
|
5 |
上盖 |
PC合金 |
1 |
|
6 |
手轮 |
POM |
1 |
|
7 |
标签 |
PC |
1 |
|
8 |
视窗 |
透明PC |
1 |
|
9 |
螺钉 |
304 |
4 |
|
10 |
连接架 |
PA66 |
1 |

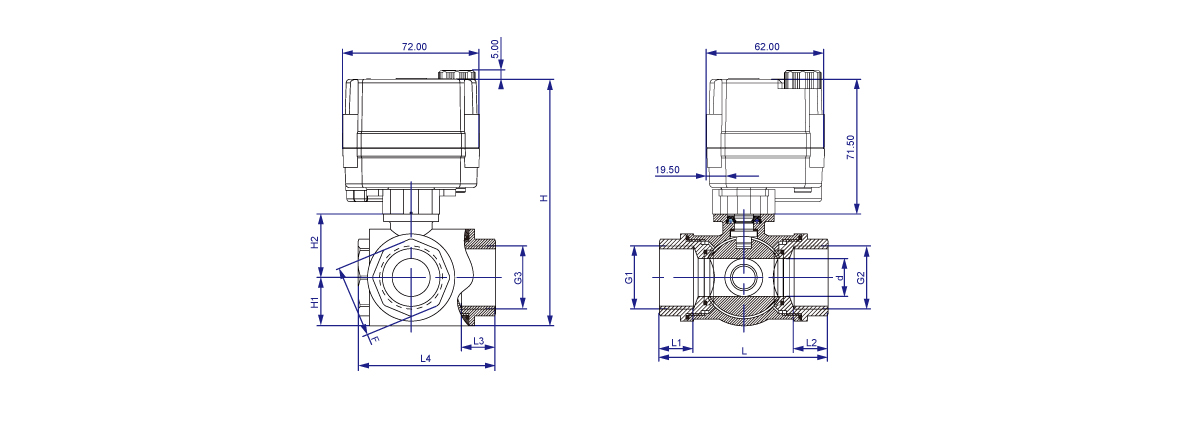

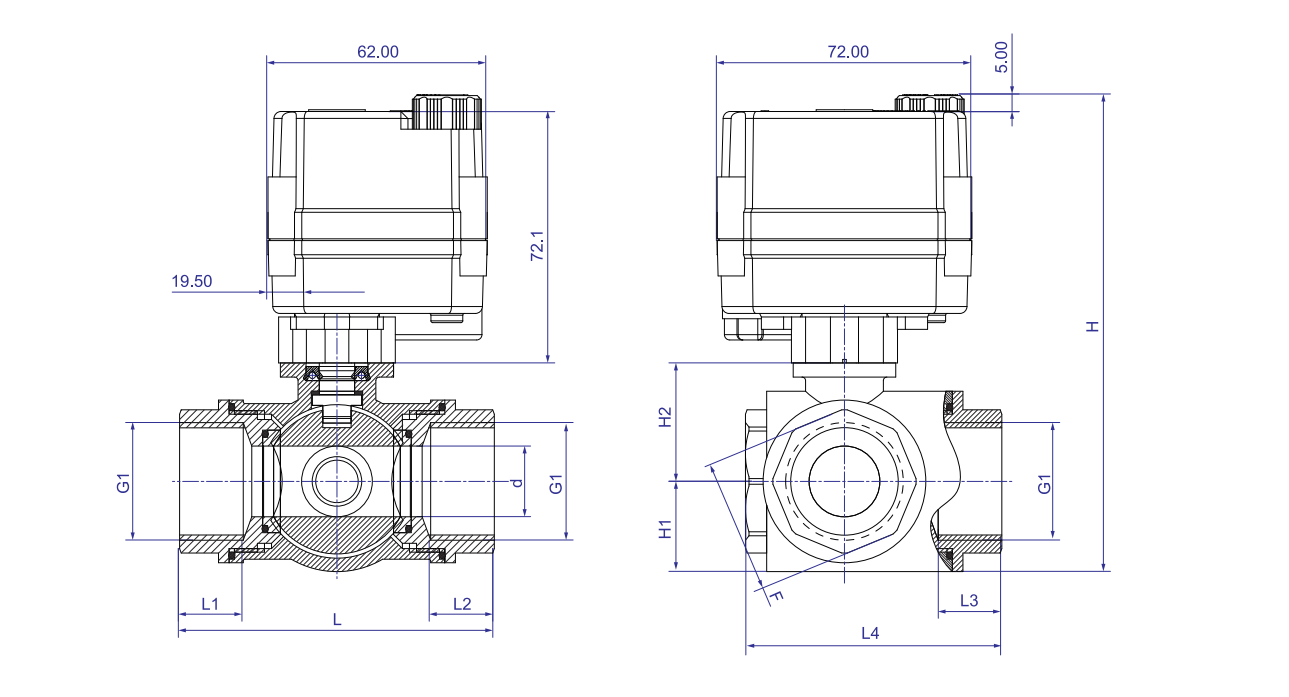

| 外形尺寸图【DN25】 |
DN25卧式三通阀体尺寸(单位：mm)
|
阀体类型 |
接口形式 |
口径 |
d |
G1=G2=G3 |
L1=L2=L3 |
L |
L4 |
H1 |
H2 |
H |
F |
W(Kg) |
|
卧三通 |
内丝 |
DN25 |
20 |
G1″ |
18 |
89 |
72.5 |
25.5 |
33.5 |
130.5 |
38 |
1.3 |
|
开关阀时间 |
6秒/90°(标配)※1、2秒/90°(需定制) ※2 |
|
阀球转动角度 |
90°/180°/270° |
|
使用寿命 |
标称7万次 ※3 |
|
防护等级 |
IP67,防潮型可选(注AC95-265V产品无防潮型) ※4 |
|
手动功能 |
有 |
|
指示窗 |
|
注：如控制器有定时到位断电功能，建议对阀门的控制延时设为10s,以防阀门遇到环境问题和使用问题导致开关还不到位时被断电。
※1 由于开关时间受所带阀体和控制电压影响，开关时间会有一定误差。
※2 仅DC24V可定制2S。
※3 此寿命是在压力1.0MPa、流量200L/h、介质为自来水、开关周期为30S的测试数据，不同的使用环境对寿命有影响。
※4 防潮型产品安装时必须使排水孔朝向地面，并在使用前摘掉密封胶帽(阀门到位后不得断电)。
|
环境温度 |
-20℃至45℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
|
介质压力 |
≤1.0MPa |
注：1.介质温度超过100℃时需采用高温支架型。
2.如介质压力超过1.0MPa，需定制。
3.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
4.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
手动示意图
■ 手动功能必须断电使用
■ 将手动按钮提起，再缓慢旋转手轮至所需阀位
■ 示窗中指针上的红线与管道平行为开，与管道垂直为关
■ 使用手动功能完毕须将手动按钮复位，以便电动功能正常使用
