对夹式塑胶蝶阀特色

■寿命2万次 ※1

■无刷电机，稳定可靠

■可选择内置断电复位

■阀体为塑胶材料，耐腐蚀强

■体积小巧，适合小型设备

使用场合

■可用于酸、碱等腐蚀性介质

■环保、给排水、水处理工程

■暖通、洗浴行业

■尤其适合ClO₂、O₃系统使用

认证：CE、ISO9001

※1 此数值为实验室环境测试所得，实际使用寿命因工况不同可能存在差异

阀门知识控制方式下载当前PDF

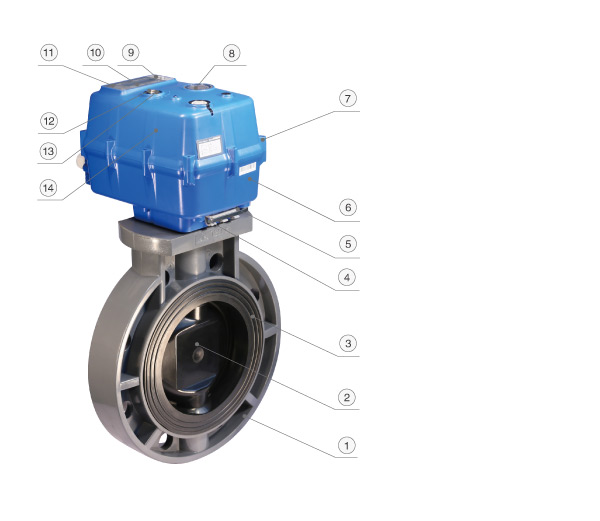

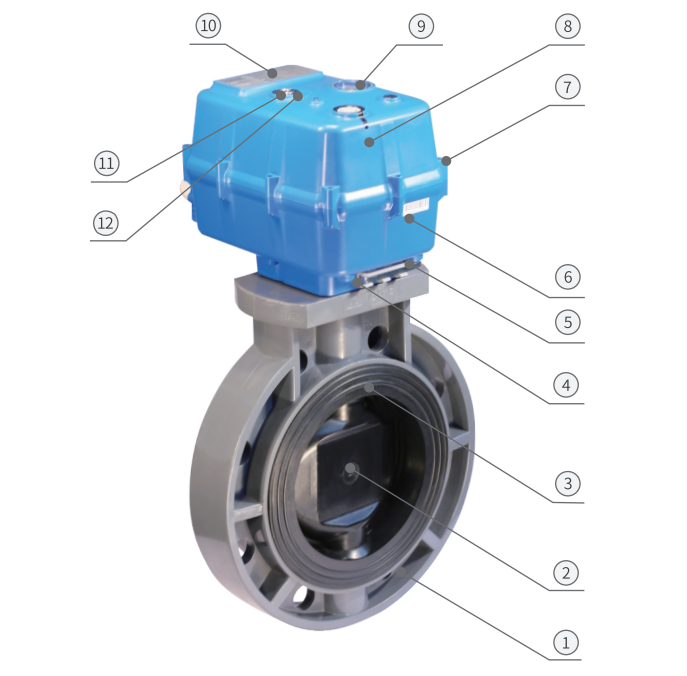

主要部件示意图

主要部件材质选择列表

※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

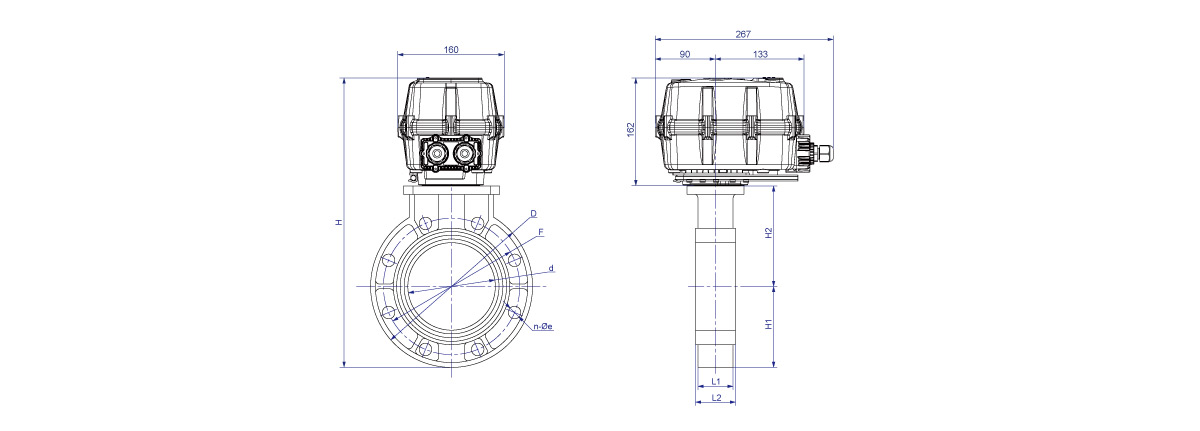

外形尺寸图【DN200】

主要尺寸(单位：mm)

口径	d	H1	H2	H	D	L	F	W(kg)
DN200	203	171.5	210	543.5	343	85	290	-

国内品牌对夹式塑胶蝶阀主要尺寸(单位：mm)

口径	d	H1	H2	H	D	L	F	W(kg)
DN200	200	172	213	547	344	92	296	-

注：

1.零件尺寸公差参考按GB/T 1804-2000 m级。

2.装配公差±2mm。

注意：

1.因批次问题数据可能有小范围变化，请以实物为准，如有变更，以最新产品资料为准。

2.对于安装空间受限或对外尺寸有严格要求的情况，请联系相关销售人员！

功能参数

工作条件

※1 不同使用环境可分级定制。

注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

3.资料如有变更恕不另行通知
