全通径直通内外丝电动球阀产品特色
■寿命2万次 ※1
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速6s/1s
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量、给排水、水处理工程
认证：CE、ISO9001
※1 此数值为实验室环境测试所得，实际使用寿命因工况不同可能存在差异。

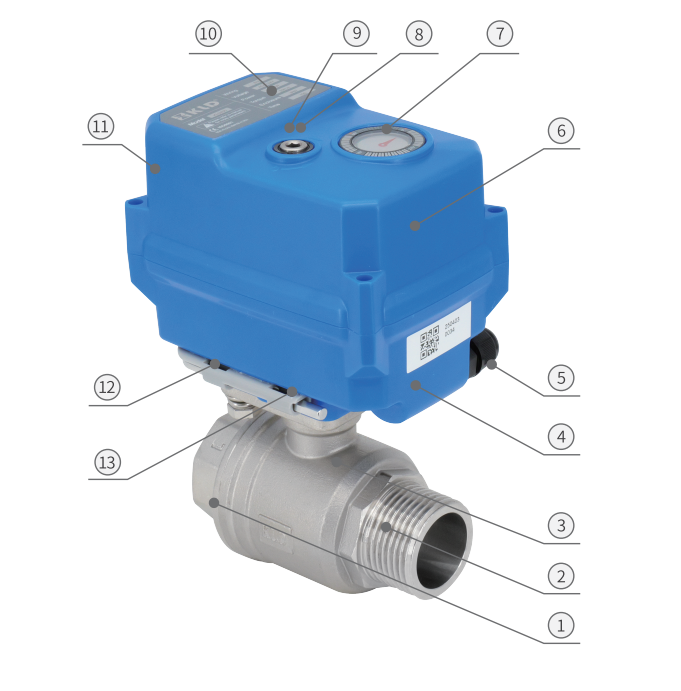

| 主要部件示意图 | 主要部件材质选择列表 |
| 序号 | 部件名称 | 可选材质 | 数量 |
| 1 | 阀盖 | 黄铜镀镍 / 304 / 316 | 1 |
| 2 | 阀球 | 黄铜镀镍 / 304 / 316 | 1 |
| 3 | 阀体 | 黄铜镀镍 / 304 / 316 | 1 |
| 4 | 下盖 | PC合金※ / 压铸铝 | 1 |
| 5 | 防水电缆接头 | 尼龙 / 黄铜镀镍 | 1 |
| 6 | 上盖 | PC合金※ / 压铸铝 | 1 |
| 7 | 指示窗 | 透明PC | 1 |
| 8 | 手动轴 | 304 | 1 |
| 9 | 手动轴油封 | NBR丁腈 | 1 |
| 10 | 标签 | PC | 1 |
| 11 | 螺钉 | 304 | 4 |
| 12 | 六角扳手固定架 | 耐热ABS | 1 |
| 13 | 六角扳手 | 工具钢 | 1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

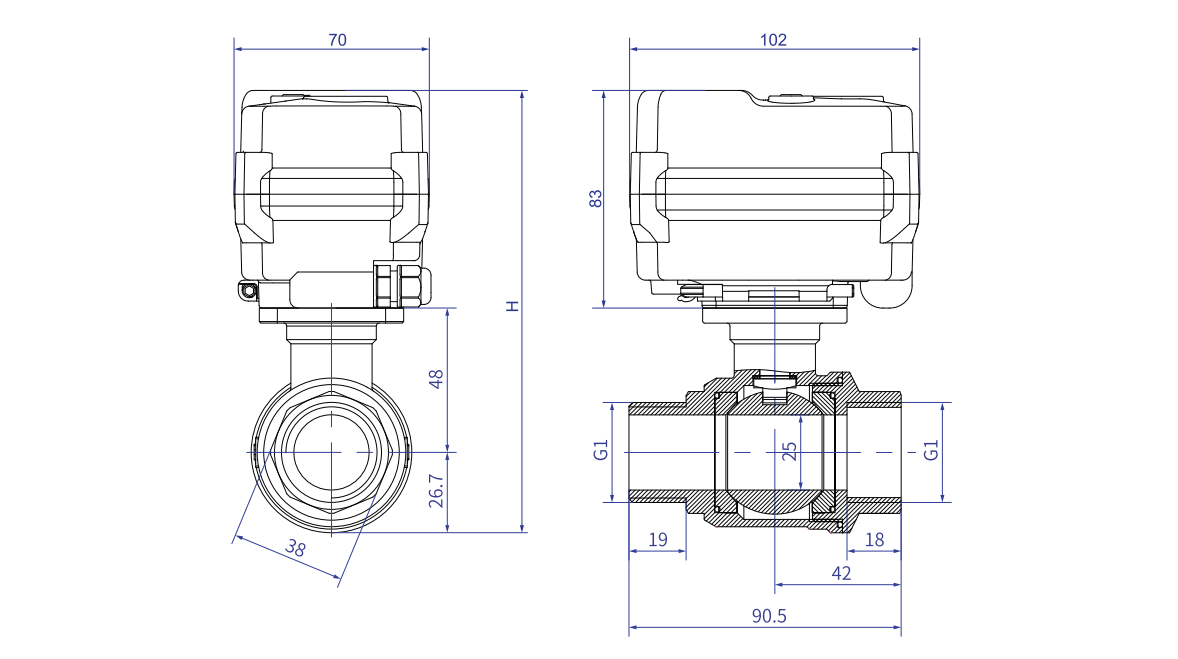

外形尺寸图【DN25-DN32】
主要尺寸(单位：mm)
| 阀体类型 | 接口形式 | 口径 | d | d1 | d2 | L1 | L2 | L3 | L | F | H1 | H2 | H | W (kg) |
| 全通径 | 外丝+内丝 | DN25 | 25 | G1" | G1" | 19 | 18 | 42.0 | 90.5 | 38 | 26.7 | 48.0 | 157.7 | - |
| DN32 | 32 | G1-1/4" | G1-1/4" | 21 | 20 | 48.5 | 102.5 | 48 | 31.5 | 52.5 | 167.0 | - |
注：
1.零件尺寸公差参考按GB/T 1804-2000 m级。
2.装配公差±2mm。
※1.接口螺纹可选NPT、G等，订货时需注明。
※2.高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：
1.因批次问题数据可能有小范围变化，请以实物为准，如有变更，以最新产品资料为准。
2.对于安装空间受限或对外尺寸有严格要求的情况，请联系相关销售人员！
|
运转时间 |
约15秒/10秒/6秒/1秒 |
|
回转角度 |
90°±2° |
|
防护等级 |
IP67/F型【防潮型，加装除湿加热器】 |
|
手动操作 |
配套六角扳手，在断电下使用 |
|
环境温度 |
-15℃至45℃ ※1 |
|
环境湿度 |
5-95%RH 相对湿度，无结露 ※2 |
|
介质温度 |
0-100°C / 120°C / 150°C |
|
介质压力 |
1.0MPa |
※1 环境温度>45℃或<-15℃可定制。
①在-40℃环境温度下，使用前需要通电15分钟以上（建议30分钟)，环境温度越高，通电时间可以适当减小
②长期在-40℃环境温度下使用，需要对执行器进行保温处理：比如在执行器四周增加伴热带，如果环境温度在-15℃以上，可以取消。
※2 不同使用环境可分级定制。
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有更改恕不另行通知。
