高压电动调节球阀特色
■OLED显示屏，无死角，高亮度
■32位高性能CPU，精度±1.0%/0.5%
■无刷电机，稳定可靠、寿命长
■可选择高速6s/1s
■可选择内置断电复位，故障报警、LED指示灯
■等百分比，线性，快开流量特性
使用场合
■工业自控设备、仪表产品
■智能化节水控制器具、节水系统执行终端
■环保、小排量给排水、水处理工程
认证：ISO9001 CE

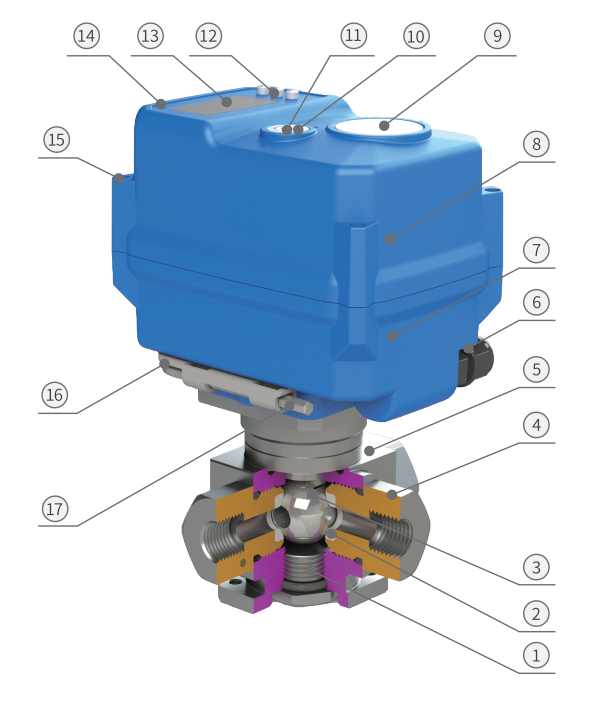

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
底孔阀盖 |
304 / 316L |
1 |
|
2 |
密封环 |
POM |
2 |
|
3 |
阀球 |
304 / 316L |
1 |
| 4 |
阀盖 |
304 / 316L |
2 |
|
5 |
阀体 |
304 / 316L |
1 |
| 6 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
7 |
下盖 |
PC合金 ※/压铸铝 |
1 |
|
8 |
上盖 |
PC合金 ※/压铸铝 |
1 |
|
9 |
指示窗 |
透明PC |
1 |
|
10 |
手动轴 |
304 |
1 |
|
11 |
手动轴油封 |
NBR丁腈 |
1 |
| 12 | 按键 | 橡胶 | 3 |
| 13 | 1.3寸液晶屏 | OLED | 1 |
|
14 |
标签 |
PC |
1 |
|
15 |
螺钉 | 304 |
4 |
|
16 |
六角扳手固定架 |
耐热ABS |
1 |
|
17 |
六角扳手 |
工具钢 |
1 |
|
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、

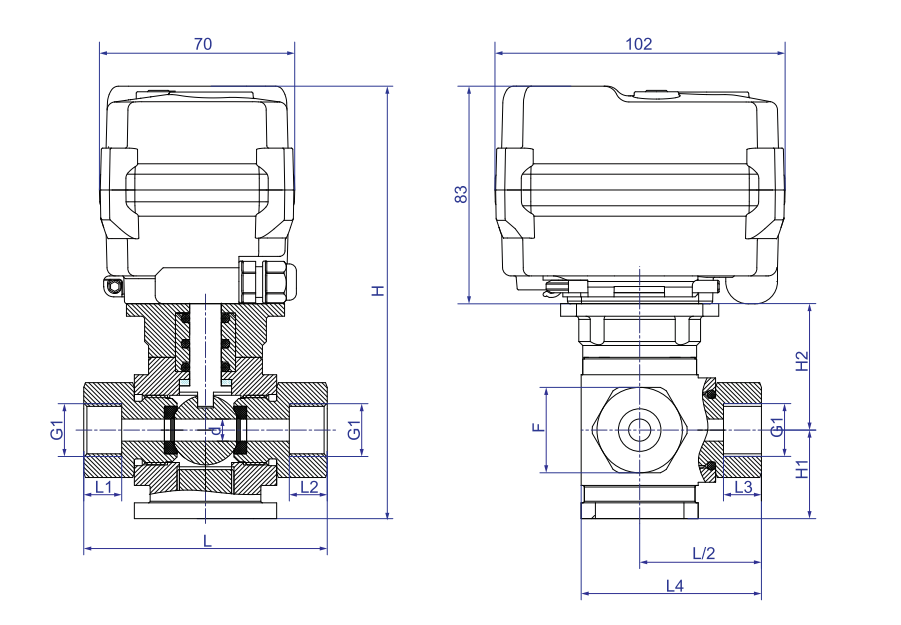

外形尺寸图【DN8-DN20】 |
主要尺寸(单位：mm)
|
阀体类型 |
接口形式 |
口径 |
G1 |
L1=L2=L3 |
L |
L4 |
d |
F |
H1 |
H2 |
H |
W(kg) |
| 卧式三通 | 全内丝 |
DN8 |
G1/4" |
12 |
77 |
57.0 |
7 |
27 |
28 |
50.0 |
161.0 |
- |
| DN10 | G3/8" | 12 | 77 | 57.0 | 7 | 27 | 28 | 50.0 | 161.0 | - | ||
| DN15 | G1/2" | 12 | 83 | 62.5 | 12 | 36 | 33 | 54.5 | 170.5 | - | ||
| DN20 | G3/4" | 15 | 93 | 62.6 | 12 | 36 | 33 | 54.5 | 170.5 | - |
注：1.零件尺寸公差参考按GB/T 1804-2000 m级。
注：2.装配公差±2mm。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
卧式三通流通形式
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-15℃至45℃ （其他环境温度可定制） |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
5-95%RH 相对湿度，无结露（不同使用环境可分级定制） |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
