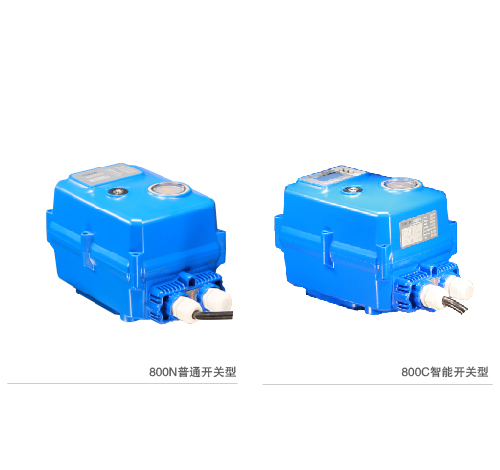

快装卧式三通电动球阀特色
■寿命高达2万次※
■无刷电机，稳定可靠
■可选择内置断电复位
■可选择高速5s
■卫生级阀门
■体积小巧、适合小型设备
使用场合
■工业自控设备，仪表产品
■环保、给排水、水处理工程
认证：ISO9001
※此数值的实验室环境测试所得，具体根据使用情况有差异

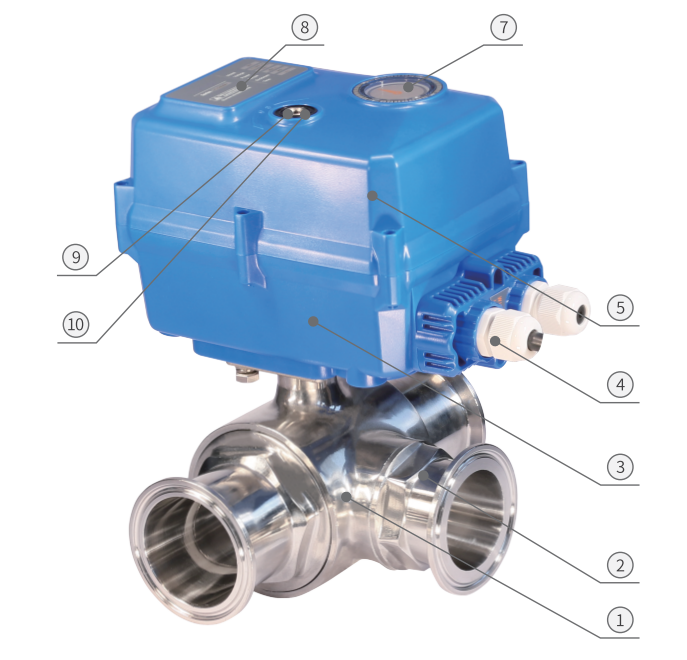

| 主要部件示意图 | 主要部件材质选择列表 |
|
序号 |
部件名称 |
可选材质 |
数量 |
|
1 |
阀体 |
304/316/316L |
1 |
|
2 |
阀盖 |
304/316/316L |
3 |
|
3 |
下盖 |
PC合金 ※ /压铸铝 |
1 |
|
4 |
防水电缆接头 |
尼龙/黄铜镀镍 |
1 |
|
5 |
上盖 |
PC合金 ※ /压铸铝 |
1 |
|
6 |
指示窗 |
透明PC |
1 |
| 7 | 标签 | PC | 1 |
|
8 |
手动轴 |
304 |
1 |
|
9 |
手动轴油封 |
NBR丁腈 |
1 |
| 10 | 螺钉 | 304 | 6 |
|
※1 |
六角扳手 |
工具钢 |
1 |
|
※2 |
六角扳手固定架 |
耐热ABS |
1 |
※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

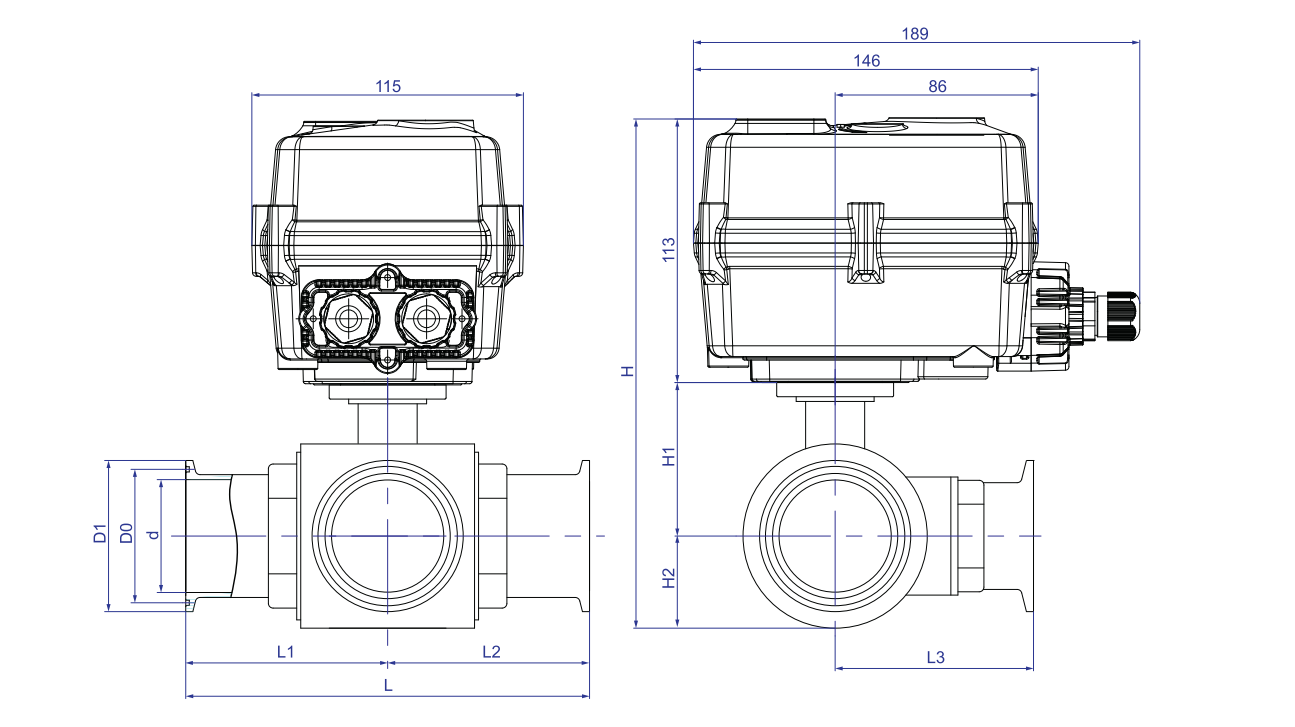

| 外形尺寸图【Φ51-Φ63】 |
主要尺寸(单位：mm)
|
阀体类型 |
接口形式 |
口径 |
d |
D1 |
D2 |
L |
L1=L2 |
L3 |
H1 |
H2 |
H |
W（Kg） |
| 缩径三通 |
卡箍快装 |
Φ51 |
38 |
64.0 |
56.5 |
168 |
84.0 |
84 |
58.5 |
32.00 |
217 |
6.0 |
|
Φ63 |
50 |
77.5 |
70.5 |
177 |
88.5 |
97 |
64.0 |
38.75 |
227 |
- |
注：1.零件尺寸公差参考按GB/T 1804-2000 m级。
注：2.装配公差±2mm。
※高温型总高度H：将增加高温支架的高度，其高度订货时确定。
注意：1.因批次问题数据可能有小范围变化，请以实物为准，如有变更恕不另行通知！
2.对于安装空间受限或对尺寸有严格要求的情况，请联系相关销售人员！
卧式三通流通形式
|
阀球转动角度 |
90°± 2° |
|
使用寿命 |
2万次 |
|
防护等级 |
IP67 As Per En60529/GB4208-2008（所有方向） |
|
手动功能 |
配套六角扳手（必须在断电情况下使用） |
|
指示窗 |
|
|
环境温度 |
-20℃至60℃ |
|
环境湿度 |
相对湿度≤85%(不凝露) ----IP67型产品适用 |
|
相对湿度＞85% ----防潮型产品适用 |
|
|
介质温度 |
0-100℃ |
注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，
必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。
2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。
3.资料如有变更恕不另行通知。
