对夹式塑胶电动蝶阀特色

■寿命2万次 ※1

■无刷电机，稳定可靠

■可选择内置断电复位

■可选择高速5s

■阀体为塑胶材料，耐腐蚀强

■体积小巧、适合小型设备

使用场合

■环保、小排量给排水、水处理工程

■暖通、洗浴行业

认证：CE、ISO9001

※1 此数值为实验室环境测试所得，实际使用寿命因工况不同可能存在差异。

阀门知识控制方式下载当前PDF

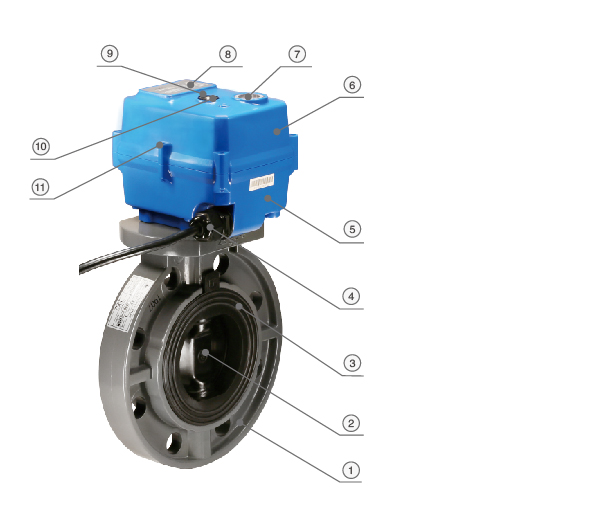

主要部件示意图

主要部件材质选择列表

※ 在使用过程中注意PC材料的耐腐特性，对含有甲苯、二甲苯、酮类、二氯甲烷、
三氯甲烷、氯仿等有机溶剂场合，要注意避免与其直接或间接接触。

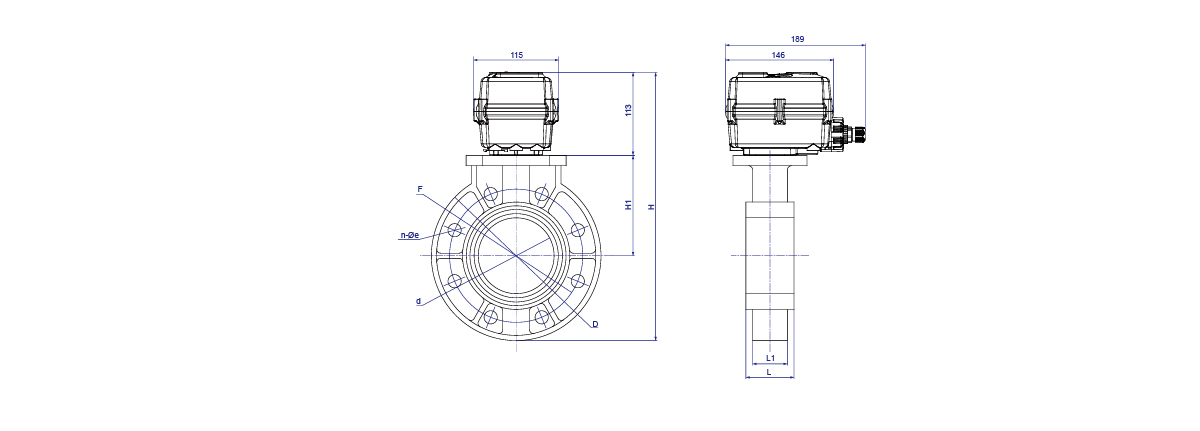

外形尺寸图【DN100】

主要尺寸(单位：mm)

国内品牌对夹式塑胶蝶阀主要尺寸（单位：mm）

口径	d	H1	L	H	F	n-φe	W（kg）
DN100	101.00	160.00	57.00	391.00	186.00	8-21	4.21

注：

1.零件尺寸公差参考按GB/T 1804-2000 m级。

2.装配公差±2mm。

注意：

1.因批次问题数据可能有小范围变化，请以实物为准，如有变更，以最新产品资料为准。

2.对于安装空间受限或对外尺寸有严格要求的情况，请联系相关销售人员！

功能参数

工作条件

※1 不同使用环境可分级定制。

注： 1.您须根据合同指标和要求使用电动阀门，在有人身伤害和重大财产损失危险的使用场合，

必须有相应的应急排险措施。KLD公司仅负责所供阀门自身价值的有限责任。

2.在执行中发生争议时，应友好协商解决，不能协商解决的，可以向对方所在地法院起诉。

3.资料如有变更恕不另行通知。
